產品描述

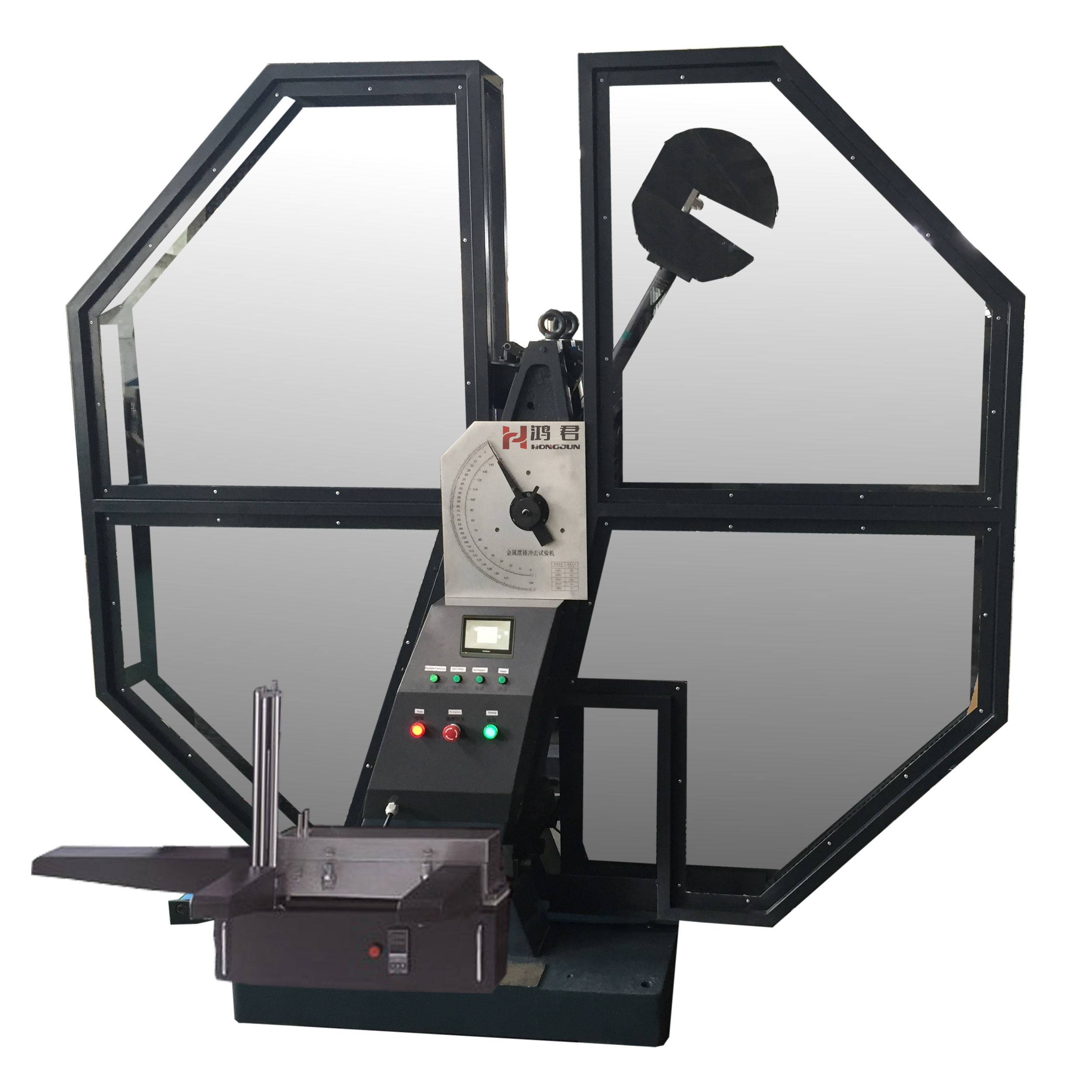

HCS系列手動沖擊試驗機用于測定金屬材料在動負荷下抵抗擊的性能，從而判斷材料在動負荷作用下的質量狀況。是對金屬材料在動負荷下抵抗沖擊性能進行檢測的儀器，是金屬材料生產廠家、質檢部門必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。

主要功能：用于進行金屬夏比沖擊試驗，得出金屬試樣的沖擊吸收功。

主要特點：

1. 主機架和底座一體化設計鑄造加工，立柱前后對稱，擺軸采用簡支梁方式支承。具有穩定性高，剛性好，結構簡單可靠，加工精度高等優點，擺錘沖擊時沒有顫抖，更適合于高能量沖擊。

2. 圓形擺體設計，風阻降到最小。沖擊刀采用螺釘緊固楔形塊壓緊安裝，更換方便簡單。

3. 掛擺裝置采用緩沖設計，避免了掛擺時的沖擊及對它可能造成的損傷，有效的降低了掛擺時的噪音，延長了設備的使用壽命及提高了安全性。

4. 設有全封閉的防護網，可以有效防止斷裂試樣飛濺，也可以防止試驗人員在試驗時進入試驗機內部，保證試驗人員及設備的安全。

可選機型：HCS-300; HCS-300B; HCS-300C; HCS-300E

注：后綴B表示液晶式；C表示微機式； E表示觸摸式；

	技術參數：
	型號	HCS-300
	沖擊能量 J	150; 300;
	沖擊速度m/s	5.24
	擺錘預揚角（°）	135±1
	擺錘中心至試樣中心距離mm	800
	試樣支座跨距mm	40
	支座鉗口圓角mm	R1.0~1.5
	沖擊刀刃圓角mm	R2.0~2.5
	沖擊刀夾角（°）	30
	角度準確度（°）	±0.1
	沖擊刀厚度mm	16
	試樣規格mm	55×10×10；55×10×7.5；55×10×5
	擺錘中心至沖擊點距離mm	750
	標準試樣尺寸mm	10×10×55
	外形尺寸mm	1000×630×1520

滿足標準：

GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》

GB/T229-1994《金屬下比缺口沖擊試驗方法》

JJG 145-2007《擺錘式?jīng)_擊試驗機》

ASTM E23-12C《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》(配美標擺時可滿足)

ISO148:1998 《Metallic materials-Charpy pendulum impact test》

應用行業：

計量質檢；冶金鋼鐵；機械制造；高等院校；科研實驗所；商檢仲裁、技術監督部門；其它行業。
